コードレス卓上スライド丸のこ：C3606DRA

コードレス卓上スライド丸のこ C3606DRA

マルチボルトシリーズ

接触予防装置型式検定合格品
接触予防装置（木材加工用丸のこ盤の刃の接触予防装置（可動式））は労働安全衛生規則に基づく構造規格の型式検定合格品です。

  • 36V
  • MV
形名 希望小売価格
(消費税別)		 マルチボルト蓄電池 急速充電器 チップソー
C3606DRA(K) (XPSZ) ¥ 159,000 BSL36A18BX UC18YDL2 黒鯱
（クロシャチ）
(NN) ¥ 115,900 別売
仕様等

スーパーチップソー 黒鯱（クロシャチ）標準付属仕様が登場

スーパーチップソー 黒鯱（クロシャチ） 製品詳細はこちら

AC100V並みの切断性能

高効率なブラシレスモーターと高出力な蓄電池により、AC100V並みの切断能力を実現しました。

切断性能比較（目安）※

AC100V並みの安定した回転できれいな仕上面

1充電当たりの切断量（目安）※

作業内容 Ah 1充電当たりの
作業量（目安）※
チップソー黒鯱
巾木 直角切断
9×60mm		 2.5Ah
（マルチボルト）		 約990カット
5寸材 直角切断
40×180mm		 約260カット

蓄電池の充電状態や作業条件により異なります。

軽量※・コンパクト

スライドパイプが後方に飛び出さないパイプ固定のスライド方式で、狭い現場や壁際でもワイドな切断が可能です。

軽量※（9.3kg）で持ち運びやすいコンパクトボディ

※C3606DRA当社AC100V卓上スライド丸のことの比較。
※C3606DRA(K)(XPSZ)は9.4kgです。

持ち運びのイメージ

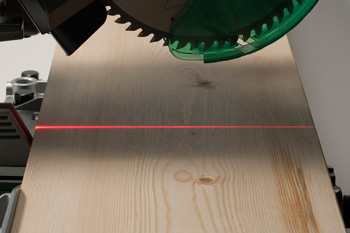

レーザーマーカ付で墨線合わせが簡単

レーザーマーカ

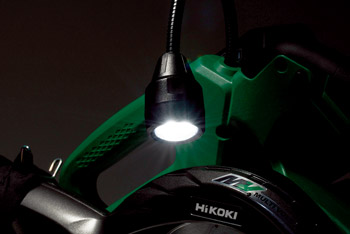

刃先を明るく照らす白色光のLEDライト

LEDライト

切断幅6寸（182mm）で様々な内装材の切断が可能

切断幅6寸（182mm）

作業内容 Ah 1充電当たりの
作業量（目安）※
チップソー黒鯱 チップソー
巾木 直角切断
9×60mm		 2.5Ah
（マルチボルト）		 約990カット 約900カット
5寸材 直角切断
40×180mm		 約260カット 約200カット

※蓄電池の充電状態や作業条件により異なります。

仕様（スペック）

最大切断寸法（最大高さ×最大幅）（mm）

  のこ刃
左45°傾斜 傾斜0°（直角） 右5°傾斜
ターンテーブル 0°
（直角）		 ターンテーブル0°、のこ刃左45°傾斜
30×182
36×150（当て板幅20）※		 ターンテーブル0°、のこ刃0°
40×182
50×150（当て板幅20）※		 ターンテーブル0°、のこ刃右5°傾斜
35×182
40×150（当て板幅20）※
左右45° ターンテーブル左右45°、のこ刃左45°傾斜
30×127
36×100（当て板幅15）※		 ターンテーブル左右45°、のこ刃0°
40×127
50×100（当て板幅15）※		 -
右57° - ターンテーブル右57°、のこ刃0°
40×98
50×75（当て板幅15）※		 -
左45° - ターンテーブル左45°、のこ刃0°
60×12
（スライドさせない留め切り）		 -

※印の最大切断寸法の場合、ヘッド部の底面と材料が接触する恐れがありますので、十分注意し作業をしてください。

モーター DCブラシレスモーター
使用丸のこ 外径155〜165mm×穴径20mm
無負荷回転数 4,200min-1（回/分）
角度切断範囲 左：0〜45°、右：0〜57°
傾斜切断範囲 左：0〜45°、右：0〜5°
複合切断範囲 左傾斜：0〜45°のとき 左右回転：0〜45°
右傾斜：0〜5°のとき 左右回転：0〜45°
LEDライト 白色LED
レーザー出力 1mW以下（クラス2）
すえ付け寸法（幅×奥行） 220×242mm
質量※1 9.4kg（蓄電池装着時）
使用可能蓄電池 ※2 マルチボルト蓄電池（残量表示付）
蓄電池 マルチボルト 形名 BSL36A18BX（冷却対応）
（Bluetooth®蓄電池）
電圧 - 容量 36V-2.5Ah / 18V-5.0Ah
充電時間 ※3 約25分（UC18YDL2使用時）
充電器 形名 UC18YDL2（冷却機能付）

標準付属品

C3606DRA(K) (XPSZ)/(XPS) 165mmチップソー（黒鯱）・10mmボックススパナ・
ダストバッグ・急速充電器（冷却機能付）・
電池カバー・バイス組
(NN) 165mmチップソー（黒鯱）・10mmボックススパナ・
ダストバッグ・バイス組

※1：標準付属電池/サイドハンドル/ホルダ付。ただし、のこ刃/バイス/その他取扱説明書記載の標準付属品（サイドハンドル/ホルダ付以外）は除く。
※2：従来の蓄電池（BSL3620、BSL3625、BSL3626、BSL3660 および BSL18XX、BSL14XXシリーズ）はご使用になれません。
※3：充電時間は周囲温度や蓄電池の状態により長くなるときがあります。
