高圧ロール釘打機:NV65HR2

高圧ロール釘打機 NV65HR2

  • NV65HR2(S)パワー切替機構付
    NV65HR2(S) パワー切替機構付
    NV65HR2(N)パワー切替機構なし
    NV65HR2(N) パワー切替機構なし
形名 希望小売価格
(消費税別)
パワー切替機構 ケース 備考
NV65HR2 (S) ¥ 105,000 あり 新色 ハイゴールド
(N) ¥ 101,000 なし 新色 ハイゴールド

ラクラク調整で思い通りの打込み [パワー切替機構]搭載(特許)(NV65HR2(S)のみ)

  • 作業用途に合わせて手元で簡単に面一調整が可能です。

    パワー切替レバー
  • 合板に釘がめり込むと保持力が低下するため、打込み深さの調整が重要になります。

    合板に釘がめり込んだ図

    →

    ↓

    パワー切替機構があれば、圧力を3段階に切替えて簡単に面一調整が可能です。

    合板に釘が面一で打ち込まれた図
パワー 圧力 用途(使用釘)の目安
2.26MPa(コンプレッサ直圧) 木下地打ち(65mm釘)
1.8MPa 木下地打ち(50~57mm釘)・C形鋼・コンクリート打ち
1.3MPa 木下地打ち(38~45mm釘)
  • パワー比較

    強モードを100%とした場合、中モードは80%、弱モードは60%のパワー

    強モードで使用すると

    • 硬い集成材でも余裕の打込み
    • 斜め打ちでもしっかり沈む

    弱モードで余分なパワーを抑えて使用すると

    • 連続釘打ち本数が大幅アップ
    • 釘打機とコンプレッサの負担を軽減

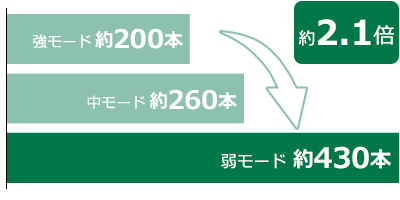

  • N50釘の連続釘打ち本数比較※

    パワー切替機構

    連続釘打ち本数 約2.1倍

    • 減圧弁を2.26MPaにセットし、空気タンク内圧力が2.26MPa以下になるまでの連続釘打ち本数を測定。
    • 使用コンプレッサ:EC1445H3(パワーモード)
    • 使用釘:VS2850J(J)(N50)
    • 打込み速度:2本 / 秒
    • 打込み相手材:木材(12mm合板 6枚)

約5%軽量化 取り回しやすい軽量モデル 当社従来製品NV65HRとの比較

スマートノーズ採用

  • クラス最細径※のø14.5mm
    狙い打ちがしやすいスリムな先端形状

    • 先端が見やすく正確な打込み
    • 斜め打ちでも滑りにくいスパイク形状。先端が細く斜め打ちも釘頭をしっかり打込み
    • 2018年9月現在。国内電動工具メーカーにおいて(当社調べ)(65mm高圧ロール釘打機)
    パワー切替機構

ソフトグリップ採用

  • グリップラバーの内側にクッション材を使用しているため、柔らかな握り心地で釘打ち作業による疲労を軽減します。

    ソフトグリップ

便利な収納ケース付

収納ケース

作業効率がアップする当社独自の機能

  • エアダスタ機構搭載

    エアガンを使用せず現場の床面掃除が簡単に行えます。2×4工法による壁の建起し時の床面掃除に便利です。

    エアダスタ機構
  • らくらくマガジン(特許)

    マガジンカバーを開けるとネイルホルダが自動的に手前に傾き、釘の交換がスムーズに行えます。

    マガジンカバーを開けた画像

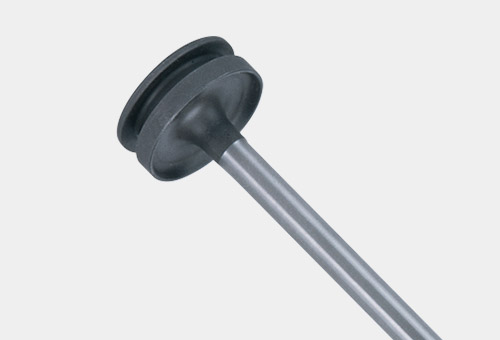

  • 低反動 一体成形ピストン(特許)

    軽量一体成形ピストンにより、打込み時の反動を低減させます。

    一体成形ピストン
  • らくらく単連(特許)

    単発モード、連続モードが操作順序で自動で切替わり、作業性が向上します。

製品2年保証(高圧エア工具)

仕様(スペック)

形名 NV65HR2(S) NV65HR2(N)
動力形式 ピストン往復動式
使用空気圧 1.18~2.26MPa(12~23kgf/cm2
空気消費量 1.8L(ℓ)/本(1.96MPa(20kgf/cm2)時)
パワー切替機構 あり なし
打込み速さ 3本/秒以上
機体寸法(長さ×高さ×幅) 291×295×130mm 274×295×130mm
質量 2.1kg 2.0kg
使用釘 連結方式と
釘装てん数
針金連結釘 200本、250本、300本、400本
長さ 38~65mm
連結方式と
釘装てん数
シート連結釘 200本
長さ 32~50mm
標準付属品 ケース・油さし・保護メガネ・ノーズキャップ

別売部品

部品名 コードNo. 価格
NV50HR2/65HR2
NV50HR/65HR用ノーズキャップ
(釘の浮かせ打ち用)
型枠作業での釘の浮かせ打ちに便利です 888775 ¥500

パワー切替機構と併用することで、釘の浮かせ打ちがさらに容易になります。
