高圧ロール釘打機:NV50HR2

高圧ロール釘打機 NV50HR2

NV50HR2(S)パワー切替機構付

NV50HR2(S) パワー切替機構付

NV50HR2(N)パワー切替機構なし

NV50HR2(N) パワー切替機構なし

形名 希望小売価格
(消費税別)
パワー切替機構 ケース 備考
NV50HR2 (S) ¥ 103,900 あり 新色 ハイゴールド
(N) ¥ 99,600 なし 新色 ハイゴールド

ラクラク調整で思い通りの打込み[パワー切替機構]搭載(特許)(NV50HR2(S)のみ)

作業用途に合わせて手元で簡単に面一調整が可能です。

パワー切替レバー

合板に釘がめり込むと保持力が低下するため、打込み深さの調整が重要になります。

合板に釘がめり込んだ図

→

↓

パワー切替機構があれば、圧力を3段階に切替えて簡単に面一調整が可能です。

合板に釘が面一で打ち込まれた図
パワー 圧力 用途(使用釘)の目安
2.26MPa(コンプレッサ直圧) C形鋼・コンクリート・窯業系サイディング打ち
1.8MPa 木下地打ち(45~50mm釘)
1.3MPa 木下地打ち(32~38mm釘)・内装・石こうボード打ち

パワー比較

強モードを100%とした場合、中モードは80%、弱モードは60%のパワー

強モードで使用すると

・硬い集成材でも余裕の打込み

・斜め打ちでもしっかり沈む

弱モードで余分なパワーを抑えて使用すると

・連続釘打ち本数が大幅アップ

・釘打機とコンプレッサの負担を軽減

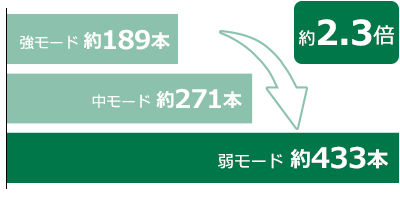

50mm釘の連続釘打ち本数比較※

パワー切替機構

連続釘打ち本数 約2.3倍

減圧弁を2.26MPaにセットし、空気タンク内圧力が2.26MPa以下になるまでの連続釘打ち本数を測定。

・使用コンプレッサ:EC1445H3(パワーモード)

・使用釘:50mm / VS2150MU

・打込み速度:2本 / 秒

・打込み相手材:木材(12mm合板 6枚)

約100g軽量化 取り回しやすい軽量モデル当社従来製品NV50HRとの比較

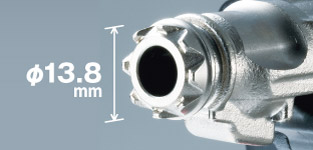

スマートノーズ採用

クラス最細径※のø13.8mm
狙い打ちがしやすいスリムな先端形状

・先端が見やすく正確な打込み

・斜め打ちでも滑りにくいスパイク形状。先端が細く斜め打ちも釘頭をしっかり打込み

2018年9月現在。国内電動工具メーカーにおいて(当社調べ)(50mm高圧ロール釘打機)

パワー切替機構

ソフトグリップ採用

グリップラバーの内側にクッション材を使用しているため、柔らかな握り心地で釘打ち作業による疲労を軽減します。

ソフトグリップ

便利な収納ケース付

収納ケース

作業効率がアップする当社独自の機能

エアダスタ機構搭載

エアガンを使用せず現場の床面掃除が簡単に行えます。2×4工法による壁の建起し時の床面掃除に便利です。

エアダスタ機構

らくらくマガジン

マガジンカバーを開けるとネイルホルダが自動的に手前に傾き、釘の交換がスムーズに行えます。

マガジンカバーを開けた画像

低反動 一体成形ピストン(特許)

軽量一体成形ピストンにより、打込み時の反動を低減させます。

一体成形ピストン

らくらく単連

単発モード、連続モードが操作順序で自動で切替わり、作業性が向上します。

製品2年保証(高圧エア工具)

詳しくは「2年保証製品」ユーザー登録ページをご覧ください。

高圧エア工具2年保証

仕様(スペック)

形名 NV50HR2(S) NV50HR2(N)
動力形式 ピストン往復動式
使用空気圧 1.18~2.26MPa(12~23kgf/cm2
空気消費量 1.6L(ℓ)/本(1.96MPa(20kgf/cm2)時)
パワー切替機構 あり なし
打込み速さ 3本/秒以上
機体寸法(長さ×高さ×幅) 291×280×124mm 274×280×124mm
質量 1.9kg 1.8kg
使用釘 連結方式と
釘装てん数
針金連結釘 250本、300本、400本
長さ 32~50mm
連結方式と
釘装てん数
シート連結釘 200本
長さ 25~50mm
標準付属品 ケース・油さし・保護メガネ・ノーズキャップ(A)/(B)
名称 用途
ノーズキャップ(A)(赤色) 窯業系サイディング、石こうボード(頭径ø6.4以上)
ノーズキャップ(B)(橙色) 石こうボード(頭径ø6.3以下)、カラートタン、
金属系サイディング

別売部品

部品名 コードNo. 価格
NV50HR2/65HR2
NV50HR/65HR用ノーズキャップ
(釘の浮かせ打ち用)
型枠作業での釘の浮かせ打ちに便利です 888775 ¥500

パワー切替機構と併用することで、釘の浮かせ打ちがさらに容易になります。

カタログPDF(2018年9月現在)1.2 MB
