（釘打機用）高圧エアコンプレッサ：EC1245H3

高圧エアコンプレッサ EC1245H3(CTN)/(CS)/(CN)

ACブラシレスモーター（AC BRUSHLESS MOTOR）特長紹介
  • EC1245H3(CTN)
    EC1245H3(CTN)
    EC1245H3(CS)
    EC1245H3(CS)
    高圧専用
    EC1245H3(CN)
    EC1245H3(CN)
    一般圧専用
  • ブラシレスモーター
形名 希望小売価格
(消費税別)		 高圧専用 一般圧専用
EC1245H3(CTN) ¥ 178,100 - -
EC1245H3(CS) ¥ 180,200 ● -
EC1245H3(CN) ¥ 178,100 - ●

圧縮機フローティング機構、ロッキングピストン採用 低騒音、低振動、吐出し空気量アップを実現

  • 低騒音

    クラストップ※の低騒音：59dB（オートモード時）を実現

    • 2021年11月現在。国内電動工具メーカーにおいて（当社調べ）（高圧エアコンプレッサ 空気タンク容量7~8Lクラス）
    低騒音

  • 低振動

    クラストップ※1の低振動を実現

    当社従来製品 EC1245H3（(TN)/(S)/(N)を含む）と比較し、振動を約70%軽減※2

    低騒音
    1. 2021年11月現在。国内電動工具メーカーにおいて（当社調べ）（高圧エアコンプレッサ 空気タンク容量7~8Lクラス）
    2. カバー上部、オートモードでの空気タンク内圧力0~4.4MPaまでの各軸実効値の3軸合成値での比較

  • 吐出し空気量

    クラストップ※1の吐出し空気量を実現

    当社従来製品 EC1245H3（(TN)/(S)/(N)を含む）と比較し、吐出し空気量が約20%UP※2

    吐出し空気量20%アップ
    1. 2021年11月現在。国内電動工具メーカーにおいて（当社調べ）（高圧エアコンプレッサ 空気タンク容量7~8Lクラス）
    2. パワーモード時

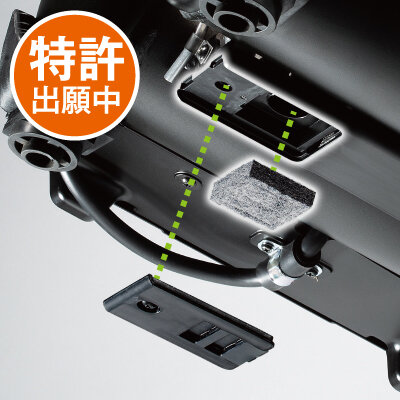

新吸気構造 （特許出願中）

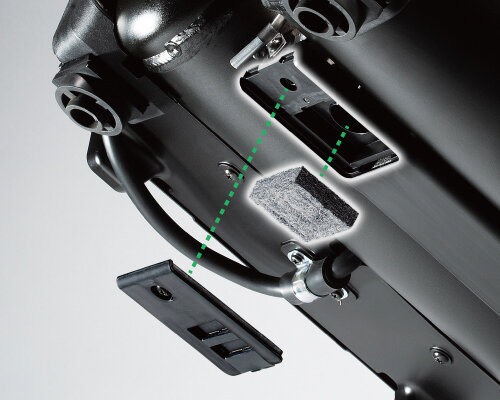

  • フィルタを簡単にメンテナンス可能

    本体下部のフィルタカバーをはずすことでフィルタに付着した粉じんの除去が可能になりました。

    内部構造（モーター部）の画像

高耐久 点検時期お知らせ：1,200時間※

    • コンピュータ解析による最適構造の実現
    • 特殊コーティングシリンダ採用
    • 耐久性の高い主要部品
    • 各種部品の高耐久化により、長く性能を維持してお使いいただけます（点検時期お知らせLED点灯後は、性能維持のために点検にお出しください）
    内部構造（モーター部）の画像

大容量：360L（タンク内空気量45気圧×8L） パワフルなDCブラシレスモーターで効率的に充填

  • 75mm釘の連続釘打ち本数：約140本

    減圧弁を2.26MPaにセットし、空気タンク内圧力が1.7MPaになるまでの連続釘打ち本数を測定。

    • 使用釘打機：NV90HR2（中モード）
    • 使用釘：N75 VS3475J(J)
    • 打込み速度：2本/秒
    • 打込み相手材：木材（米ツガ下地＋12mm合板）
    75mm釘の連続釘打ち本数：約140本

作業に合わせた3つの運転モード

運転モード こんな時に 用途 最高
圧力
（MPa）		 最大
回転速度
（min-1）
●パワーモード 空気をフルで供給 大量のエアが必要な時 ねじ打機
エアインパクト
50～90mm釘打機		 4.4 2,500
●パワーモード
（新Vモード）		 空気消費量に合わせて適時起動 在来建築等 50mm釘打機
一般圧釘打機		 4.4 2,200
●静音モード 低騒音・寿命向上 早朝・夜間の内装
リフォーム等		 タッカ
仕上釘打機		 4.4 1,500

持ち運びに便利 片手で持てる小形・軽量ボディ

  • 軽量13.5kg
    （運搬方法の例としてEC1245H3(TN)の写真を掲載しております）

    • ショルダーベルトを使用する際は、ハンドルをしっかりつかみながら運搬してください。
    手持ち・肩掛け※

電源コードを巻き付け収納 （特許）

  • 電源コードを本体背面に収納でき、持ち運びに便利です。
    （例としてEC1245H3(TN)の写真を掲載しております）

    本体背面の巻き付け収納部

収納時に便利な可倒式ハンドル

  • 180°可動できるハンドルで、コンパクトに収納が可能です。

    可倒式ハンドル

連結時の同期運転制御

連結時の運転の片寄りを改善した確実な同期運転でパワーを最大限に発揮します。
（EC1245H3、EC1245H2、EC1445H3、EC1445H2同士の連結でのみ有効）

操作性の良い斜め配置カプラ

作業性の良い2.5mコード

電源コードは仮設電源の高さに丁度良い少し長めの2.5m

信頼の「さわモデル」

当社が開発・生産を行う「高圧エアコンプレッサ」は、マザー工場である佐和工場（茨城県ひたちなか市）で生産されます。
佐和工場は、高度な生産技術と品質管理で高機能・高品質な製品を多数生産しており、徹底した品質管理のもと、信頼性を備えた製品として出荷されています。
また、コンプレッサに関する教育を受けた認定サービスマンを全国に配置。責任を持って製品をメンテナンスし、お客様に長期間安心してお使いいただけるようサポートしていきます。

製品2年保証（高圧エア工具）

  • ユーザー登録により、2年または実稼働1,200時間のどちらか先に到達するまで保証されます。条件により適用されない場合があります。
    詳しくは「２年保証製品」ユーザー登録ページをご覧ください。
    高圧エア工具2年保証

エア不足を解消 エアコンプレッサ2台連結可能※

  • 連結には、専用ホースを必ずご使用ください（他のホースは使用できません）
EC1245H3
EC1445H3		 接続用カプラセット
（カプラ接続用継手
＋接続用カプラ）		 連結エアホース 接続用カプラセット（カプラ接続用継手
＋接続用カプラ）		 EC1245H3
EC1445H3
高圧専用エアタンク
接続口付属		 メス：4.4MPa オス：4.4MPa×
オス：4.4MPa		 メス：4.4MPa 高圧専用エアタンク
接続口付属
EC1245H3/EC1445H3 接続用カプラセット（カプラ接続用継手＋接続用カプラ） 連結エアホース 接続用カプラセット（カプラ接続用継手＋接続用カプラ） EC1245H3/EC1445H3
EC1245H3
EC1445H3		 接続用カプラセット
（カプラ接続用継手
＋接続用カプラ）		 連結エアホース 接続用カプラ EC1245H2
EC1445H2
高圧専用エアタンク
接続口付属		 メス：4.4MPa オス：4.4MPa×
オス：4.4MPa		 メス：4.4MPa 高圧専用エアタンク
接続口付属
EC1245H3/EC1445H3 接続用カプラセット（カプラ接続用継手＋接続用カプラ） 連結エアホース 接続用カプラ EC1245H2/EC1445H2
EC1245H3
EC1445H3		 接続用カプラセット
（カプラ接続用継手
＋接続用カプラ）		 連結エアホース 接続用カプラ EC1245H（旧形）
EC1445H（旧形）
高圧専用エアタンク
接続口付属		 メス：4.4MPa オス：4.4MPa×
オス：4.4MPa		 メス：4.4MPa 高圧専用エアタンク
接続口付属
EC1245H3/EC1445H3 接続用カプラセット（カプラ接続用継手＋接続用カプラ） 連結エアホース 接続用カプラ EC1245H（旧形）/EC1445H（旧形）
別売部品 コードNo. 希望小売価格
(消費税別)
接続用カプラセット
（カプラ接続用継手＋接続用カプラ）		 1個 接続用カプラセット画像 889226 ¥ 5,300
接続用カプラ 1個 接続用カプラ画像 0088-7134 ¥ 4,800
連結エアホース 2m 連結エアホース画像 0088-7052 ¥ 13,700

高圧エアタンク（補助タンク）連結可能※ 高圧・一般圧対応の2減圧弁搭載（タンク容量5.5L）

  • 本体と高圧エアタンクの接続には専用ホースを必ずご使用ください（他のホースは使用できません）
EC1245H3
EC1445H3		 カプラ接続用
継手		 接続用カプラ
UA545H2（旧形）同梱		 補助タンク用
ホース		 （本体付設） UA545H2（旧形）
UA545H（旧形）
高圧専用
エアタンク
接続口付属		 - メス：4.4MPa オス：4.4MPa
×
メス：4.4MPa		 オス：4.4MPa -
EC1245H3/EC1445H3 カプラ接続用継手 接続用カプラ（UA545H2（旧形）同梱） 補助タンク用ホース 本体付設部品 UA545H2/UA545H（旧形）
別売部品 コードNo. 希望小売価格
(消費税別)
カプラ接続用継手 1個 カプラ接続用継手画像 886760 ¥ 1,700
補助タンク用ホース 2m 補助タンク用ホース画像 0088-6620 ¥ 13,700
10m 0088-6723 ¥ 17,900

仕様（スペック）

形名 EC1245H3(CTN) EC1245H3(CS) EC1245H3(CN)
電源 単相交流100V（50/60Hz共用 ※1）
モーター 直流ブラシレスモーター
消費電力 1,450W
空気タンク内最高圧力 4.4MPa（44.9kgf/cm2）
運転制御圧力 ON圧力 4.0MPa（40.8kgf/cm2）※2
OFF圧力 4.4MPa（44.9kgf/cm2）※2
取り出し可能圧力 一般圧 0～約0.8MPa
（0～約8.2kgf/cm2）		 - 0～約0.8MPa
（0～約8.2kgf/cm2）
高圧 0～約2.5MPa（0～約25.5kgf/cm2） -
回転速度 最大2,500min-1（2,500回/分）※2
吐出し空気量 ※4 0.7MPa（7.1kgf/cm2） 107L/min※2 - 107L/min※2
2.3MPa（23.5kgf/cm2） 83L/min※2 -
空気タンク容量 8L
外形寸法（幅×奥行×高さ） 430×350×352mm
質量 13.5kg
騒音値※3 59dB（静音モード：55dB）
空気取出し口 一般圧 カプラ×2個 - カプラ×4個
高圧 高圧カプラ×2個 高圧カプラ×4個 -
コード 3心・2.5m  3P可倒式プラグ付
標準付属品 ショルダーベルト
  1. エンジン発電機や直流電源、昇圧器などのトランス類では使用しないでください。（当社インバータ制御付エンジン発電機で、定格出力2.0kW以上のものは除く）
  2. パワーモード時
  3. 騒音値は、全負荷運転時に測定した値です

  • ※4：吐出し空気量の測定方法
    容積形圧縮機の試験規格ISO1217（JIS B 8341）による測定値
