マルチボルト(36V)コードレスディスクグラインダ(ブレーキ付):G3610DC/G3613DC

マルチボルト(36V)コードレスディスクグラインダ(ブレーキ付) G3610DC/G3613DC

MULTI VOLT(36V)特長紹介
  • コードレスディスクグラインダG3610DC

    G3610DC

  • コードレスディスクグラインダG3613DC

    G3613DC

  • MV
  • ブラシレスモーター
  • ブレーキ付
  • 最大出力1,500W

形名 希望小売価格
(消費税別)
マルチボルト蓄電池
(BSL36A18X)
急速充電器
(UC18YDL2)
ケース
G3610DC (2XPZ) ¥ 79,200 2個 システムケース3
(NN) ¥ 29,500 別売
G3613DC (2XPZ) ¥ 82,500 2個 システムケース3
(NN) ¥ 32,800 別売

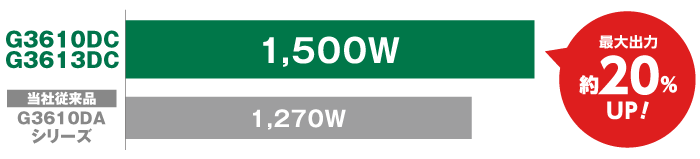

最大出力アップ

モーターの性能を最大限に引き出す制御方式により、最大出力とねばりアップ。

最大出力1,500W

最大出力が従来品と比較して約20%アップ

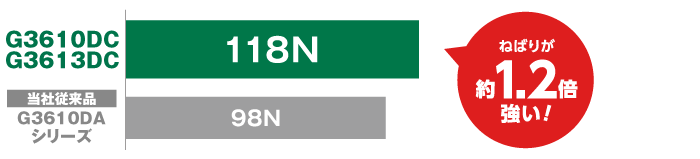

研削時過負荷停止時の押付荷重(目安)

ねばりが約1.2倍強い
  • 数値は参考値です。材料や条件により異なります。

ボールベアリングの防じん性アップ

ボールベアリングを風路から切り離し、破損リスクを低減。

防じん性2.5倍UP!

  • 当社従来製品G3610DAとの比較。数値は参考値です。

スイッチの防じん・耐水性アップ

スイッチハウジングは隙間のないレーザー溶着。防じん性・耐水性がアップ。

回転復帰制御

高負荷作業で回転が停止した後、1.5秒以内に負荷状態を改善すると自動で回転が復帰します。スイッチを入れ直す必要がありません。

高負荷作業で回転停止後、自動で回転復帰
  • キックバック軽減システムが働いた場合や負荷条件によって、電源を入れ直す必要があります。

細径ボディ

小形ヘッドで軽量コンパクトなボディにより、取り回しがよく効率のよい作業が可能です。

  • 2022年11月現在。国内電動工具メーカーにおいて(当社調べ)(コードレスディスクグラインダ)
細径で握りやすい

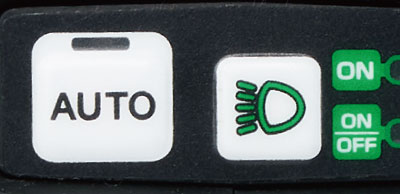

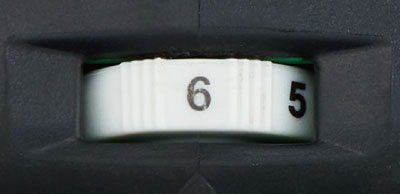

無段変速ダイヤル・オートモード機能搭載

変速ダイヤル

変速ダイヤル

オートモードスイッチ

オートモードスイッチ

独立したスイッチにより、ワンプッシュで切替が可能

無段変速:用途に応じて回転数を3,200~10,000min-1の間で無段階に変速可能です。

オートモード:負荷に応じて低速/5,500min-1・高速/10,000min-1に自動で切り替わり、効率の良い作業が可能です。

ダイヤル設定 無負荷回転数 作業の目安
1 3,200min-1(回/分) ステンレスの研磨、さび落とし、塗装はがし
2 3,900min-1(回/分) ステンレスの研磨、さび落とし、塗装はがし
3 5,300min-1(回/分) さび落とし、塗装はがし、研削作業、仕上げ作業
4 7,400min-1(回/分) さび落とし、塗装はがし、研削作業、仕上げ作業、荒切削、切断作業
5 8,600min-1(回/分) 研削作業、仕上げ作業、荒切削、切断作業
6 10,000min-1(回/分) 研削作業、仕上げ作業、荒切削、切断作業
A
(オートモード)
5,500min-1(回/分) 軽作業、作業待機状態
10,000min-1(回/分) 研削、切断作業

3方向サイドハンドル取付け

狭所作業にも対応可能です。

ハンドルを3方向へ取付可能な図

ツールレスホイルガード採用

工具を使わずレバーで固定・解除ができるツールレスホイルガードを採用しており、使い勝手が向上します。

ツールレスホイルガード

メンテナンスしやすい防じんフィルタ採用

メッシュフィルタ採用により防じん性が大幅に向上しました。 交換も簡単で、メンテナンスがしやすくなっています。

ツールレスホイルガード

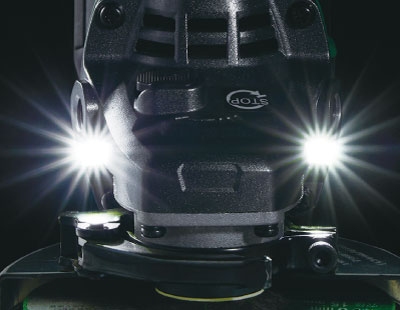

両側LEDライト採用 特許出願中

両側に高輝度LEDライトを搭載することで、切断時の視認性がアップしました。

LED搭載

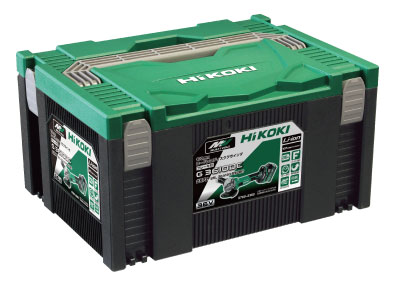

システムケース(No.3)が標準付属 (2XPZ)のみ

持ち運びに便利です。

システムケース3標準付属

キックバック軽減システム

モーターの急激な回転低下を監視することで、瞬時にモーターを停止し反動(キックバック)を軽減。

キックバックに
ついてのご注意
作業時の状況・条件により作動しない、あるいは性能を十分に発揮できない場合があります。作業時は、確実な材料の設置・固定および本体の保持を行ってください。また、取扱説明書の「キックバックについて」をよくご覧いただき、キックバックを避けるようにしてください。

再起動防止機能

スイッチがONの状態で電池を差し込んでも動作しないため、不意の事故防止に役立ちます。

ソフトスタート

起動時の反動を抑えて、快適に作業が行えます。

ブレーキ付

スイッチを切るとブレーキがかかり回転が停止するため、次の作業にすぐ取り掛かれ作業効率が格段に向上します。

ご注意
ホイルワッシャは付属品をご使用ください。

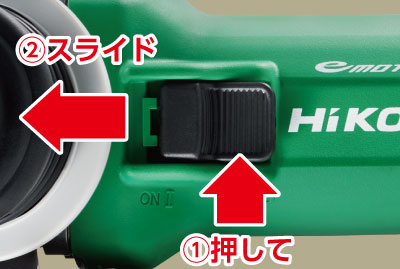

2アクションスライドスイッチ

不意なスイッチONを防ぎ、万一の場合にもOFFしやすくなっています。
本体を握ったままで操作可能です。

2アクションスライドスイッチ

ブラスレスモーター搭載で メンテナンスフリー&高効率

製品寿命の大幅向上

過酷な環境によるアマチュアの断線・レアショート・コンミ摩耗等のトラブルを一掃。

カーボンブラシ交換不要

交換の手間がなく、コストも削減できます。

1充電当たりの作業量

形名 作業内容 Ah 1充電当たりの
作業量(目安)
G3610DC コンクリート筋付け S1カッター/外径:100mm
材料:コンクリート
切込み深さ:20mm
推力:30N
2.5Ah
(マルチボルト)
約7.6m
鉄筋切断 切断トイシ/外径:100mm
材料:⌀ 10mm鉄筋
約152本
G3613DC コンクリート筋付け S1カッター/外径:125mm
材料:コンクリート
切込み深さ:20mm
推力:30N
約7.5m
鉄筋切断 切断トイシ/外径:125mm
材料:⌀ 10mm鉄筋
約150本
  • 使用環境、蓄電池の状態などにより異なりますので目安としてください。

仕様(スペック)

形名 G3610DC G3613DC
トイシ寸法(外径×最大厚さ×穴径) 100×6×15mm 125×6×22mm
モーター 直流ブラシレスモーター
スイッチ形式 スライド式
無負荷回転数
(20℃満充電時)
オートモード 5,500min-1(回/分)
変速モード 3,200~10,000min-1(回/分)
機体寸法
(全長(トイシ含まず)×ギヤカバー高さ)
363×60mm 363×71mm
質量
(トイシ・サイドハンドル含まず)
2.5kg(BSL36A18X装着時) 2.7kg(BSL36A18X装着時)
使用可能蓄電池※1 マルチボルト蓄電池(残量表示付)
蓄電池 形名 BSL36A18X
電圧- 容量 36V-2.5Ah/18V-5.0Ah
充電器 形名 UC18YDL2(冷却機能付)
充電時間※2 約19分(実用充電)/約25分(満充電)
標準付属品 レジノイドフレキシブルトイシ・
防振形サイドハンドル・スパナ・六角棒スパナ・
ホイルワッシャB3【ダイヤ用】・電池カバー
レジノイドフレキシブルトイシ・防振形サイドハンドル・
スパナ・六角棒スパナ・電池カバー
トイシ取付けシャフト寸法
径(ねじピッチ)×長さ
10(1.5)×11mm 16(2.0)×13.5mm
  1. 従来の蓄電池(BSL3620/3625/3626/3660)、ET36Aはご使用になれません。
  2. 充電時間は周囲環境温度や蓄電池の状態により長くなるときがあります。
