マルチボルト(36V)コードレスインパクトレンチ:WR36DD

マルチボルト(36V)コードレスインパクトレンチ WR36DD

MULTI VOLT(36V)特長紹介
コードレスインパクトレンチ:WR36DD

(ソケット別売)

  • マルチボルト
  • 最大トルク630N・m

  • 六角ソケット取付部寸法 四角ドライブ19mm
  • ブラシレスモーター
  • IP56
形名 希望小売価格
(消費税別)
マルチボルト蓄電池 急速充電器 ケース
WR36DD (2XPS) ¥89,800 BSL36A18B×2個 UC18YDL2
(NN) ¥40,400 別売

クラス最速※1のスピードで作業時間を短縮

  • 土台緊結皿座金締付けスピードの比較(目安)※2

    作業条件:土台緊結皿座金(M16)をヒノキ材(下穴⌀24)に締付け

    WR36DD(36V)は約5.1秒、当社従来製品WR18DSHL(18V)は約7.8秒で、締め付けスピード約1.5倍
  • ボルト緩めスピードの比較(目安)※2

    作業条件:600N・mで締付けられたM24(10.9)ボルトの緩め

    WR36DD(36V)は約1.4秒、当社従来製品WR18DSHL(18V)は約4.0秒で緩めスピード約2.8倍

    作業条件:1,050N・mで締付けられたM27(F10T)ボルトの緩め

    WR36DD(36V)は約4.6秒、当社従来製品WR18DSHL(18V)は15秒打撃しても緩まず
  1. 2021年5月現在。国内電動工具メーカーにおいて(当社調べ)(コードレスインパクトレンチ)
  2. 当社従来製品 コードレスインパクトレンチWR18DSHLとの比較。数値は参考値です。材料や条件により異なります。

強力トルクでパワフル&軽量コンパクトボディで取り回しがラク

  • 最大締付けトルク 630N・m

    (当社従来製品 WR18DSHL:420N・m

    質量 2.7kg

    (当社従来製品 WR18DSHL:3.5kg)

    • 気温20°C満充電時、六角ソケット使用。
      WR36DD:M24高力ボルト(強度区分10.9)(締付時間5秒)。
      WR18DSHL:M22高力ボルト(強度区分F10T)(締付時間3秒)。
    WR36DDは全長169mm、全高276mmで、当社従来製品WR18DBHLと比べて全長が約95mm短い

オートストップ機能で締め過ぎ防止

  • 様々な作業に対応できる4段階設定で、あらかじめ設定された時間で自動停止し、締め過ぎによるボルトの破損を防止します。

    スイッチパネル

オートストップモード切替機能の設定例

1 2 3 4 カスタマイズモード
(アプリ設定)
表示ランプ
無負荷回転数 1,500min-1
(回/分)
1,800min-1
(回/分)
2,100min-1
(回/分)
2,400min-1
(回/分)
1,500、1,800、2,100、
2,400min-1(回/分)から選択
オートストップ
時間
打撃開始後0.5秒で停止 打撃開始後1秒で停止 打撃開始後1.5秒で停止 打撃開始後2秒で停止 0.1~10秒の範囲で設定
用途 自動車のホイールナットや配管の仮締め作業など 鉄骨の仮締め作業など 重機や橋梁の仮締め作業など 作業に合わせて回転数と
オートストップ時間を調整したい場合

強弱切替機能の設定例

1 2 3 4
表示ランプ
無負荷回転数 1,500min-1(回/分) 1,800min-1(回/分) 2,100min-1(回/分) 2,400min-1(回/分)
用途 細径ボルトの締付け時など、微調整の必要のある作業 締付け時にパワーを
抑える必要のある作業
締付け時にパワーや
スピードを優先したい作業

ボルトの材質やサイズ、等級などによって締付力は異なります。モードの設定は何本か試し締めし、ボルトに合った設定値に調整してください。

スマホでカスタマイズ

  • スマートフォンにアプリをダウンロードしてBluetooth蓄電池を取り付けると専用アプリから締付モードの回転数(パワー)とオートストップ時間を調整可能です。

    • Bluetooth蓄電池、HiKOKI TOOLSアプリのダウンロードが必要です。
    HiKOKI TOOLS について 詳しくはこちら
    回転数(パワー)4段階設定、オートストップ時間0.1~10秒(0.1秒刻み)で調整可能

フリクションリング採用によりソケットの交換作業がスムーズ

  • フリクションリングにより、ソケットが仮保持でき、ピン・Oリングの取付けが簡単に行えます。

    フリクションリングによりピン・Oリングの取付けが簡単に
  • 仮保持の状態では使用しないでください。必ずピンを差し込み、Oリングを取付けて使用してください。

    仮保持のまま使用すると、ソケットが抜け落ち、けがの原因になります。

防じん・耐水

IP56*

  • 粉じんが侵入しにくい特殊風窓構造(特許)と主要部品の樹脂フルコーティングにより保護等級IP56の防じん・耐水性能を備え、粉じんの多い現場や不意の雨にも製品へのダメージを抑えます。

  • IP56適合製品は、ほこりや水による影響を受けにくいように設計されていますが、故障しないことを保証するものではありません。
    過度なほこりの中、水中や雨中での使用・放置はしないでください。工具本体に蓄電池を装着した状態で、工具本体のみIP56の保護等級に適合します。蓄電池の防じん・耐水を保証するものではありません。

電池2年保証

  • お買い上げ日から2年間または充電回数1,500回(BSL3660は1,000回)以内の電池を保証します。
    (ただし、いずれか先に到達するまでの期間)

    • 取扱説明書に従った正常なご使用状態で故障した場合に、保証書記載内容に基づき保証いたします。詳しくは、保証書をご確認ください。
    • 2年保証は、BSL1460、BSL1860、BSL3660、BSL36A18、BSL36B18、BSL36A18B、BSL36B18Bのみ対象です。
    電池2年保証
MULTI VOLT(36V)特長紹介

1充電当たりの作業量(目安)

作業内容 Ah 1充電当たりの
作業量(目安)
ボルト締付け
(締付け時間1.5秒)
M16×55(F10T) 2.5Ah
(マルチボルト)
約240本
  • 使用環境、蓄電池の状態などにより異なりますので目安としてください。

仕様(スペック)

締付能力 普通ボルト M10~M24
高力ボルト M10~M20
最大締付トルク(気温20°C満充電時) 630N・m(6,424kgf・cm)
M24高力ボルト(強度区分10.9)
六角ソケット使用(締付時間5秒)
モーター 直流ブラシレスモーター
無負荷回転数
(気温20℃満充電時)
4 0~2,400min-1(回/分)
3 0~2,100min-1(回/分)
2 0~1,800min-1(回/分)
1 0~1,500min-1(回/分)
打撃数
(気温20℃満充電時)
4 0~3,400min-1(打撃/分)
3 0~3,000min-1(打撃/分)
2 0~2,600min-1(打撃/分)
1 0~2,200min-1(打撃/分)
先端形状 四角ドライブ 19mm
機体寸法(全長×全高×センタハイト) 169×276×36mm(蓄電池装着時)
質量 2.7kg(蓄電池装着時)
使用可能蓄電池※1 マルチボルト蓄電池(残量表示付)
振動3軸合成値※2 11.7m/s2
蓄電池 マルチボルト 形名 BSL36A18B
電圧 36V-2.5Ah / 18V-5.0Ah
充電時間※3 約19分(実用充電)/ 約25分(満充電)
充電器 形名 UC18YDL2(冷却機能付)
標準付属品 急速充電器(冷却機能付)・ケース・予備電池・
電池カバー
  1. 従来の蓄電池(BSL3620/3625/3626/3660およびBSL18XX、BSL14XXシリーズ)はご使用になれません。
  2. 振動3軸合成値は、EN60745-2-2 規格に基づき測定しています。
  3. 充電時間は周囲温度や蓄電池の状態により長くなるときがあります。

別売部品

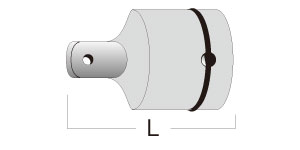

  • アダプタ

    四角ドライブ寸法の違うソケットを使用する時ご利用ください。

    四角ドライブ寸法Sq L コードNo. 価格
    ソケット側 アンビル側
    12.7mm 19.0mm 56mm 0098-6004 ¥2,600
    アダプタ

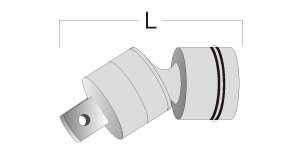

  • ユニバーサルジョイント

    四角ドライブ寸法Sq 屈曲
    角度
    L コードNo. 価格
    ソケット側 アンビル側
    19.0mm 19.0mm 30° 106mm 0095-5088 ¥7,700
    ユニバーサルジョイント

    屈曲角度は後軸に対し30°

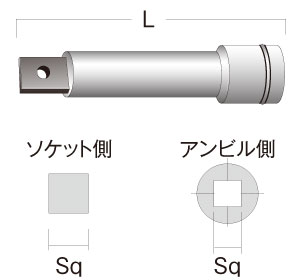

  • エキステンションバー(伸長棒)

    四角ドライブ寸法Sq L コードNo. 価格
    ソケット側 アンビル側
    19.0mm 19.0mm 150mm 0087-4535 ¥3,800
    エキステンションバー
