コードレス振動ドライバドリル：DV14DBL2/DV18DBL2

コードレス振動ドライバドリル DV14DBL2/DV18DBL2

DV14DBL2
(ビット別売)

DV18DBL2
(ビット別売)

  • 14.4V
  • 18v
  • ブラシレスモーター
  • RFC
形名 希望小売価格
(消費税別)		 リチウムイオン電池 急速充電器
(UC18YDL)		 ケース サイド
ハンドル
DV14DBL2 (2LYPK) ¥ 83,900 6.0Ah(BSL1460)×2個 ● ● ●
(NN) ¥ 37,600 別売 ●
DV18DBL2 (2LXPK) ¥ 84,200 マルチボルト
(BSL36A18)×2個		 ● ● ●
(NN) ¥ 38,800 別売 ●
仕様等

クラス最強※1トルクとクラス最速※1の作業スピード※2を実現（大径ブラシレスモーター採用とギア比の最適化）

クラス最強のトルクとクラス最速の作業スピードを実現

  1. 2015年12月現在。国内電動工具メーカーにおいて（当社調べ）（14.4/18Vコードレス振動ドライバドリル）
  2.  作業スピードは参考値です。材料や条件により異なります。
作業
（穴あけ）		 サイディング 木工 コンクリート 座掘り 鋼材
サイディング 木工 コンクリート 座掘り 鋼材
DV18DBL2 170mm 76mm 16mm 65mm 13mm
DV14DBL2 120mm 65mm 14mm 65mm 13mm

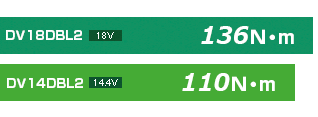

クラス最強トルク※1（最大トルク：136N・m / 110N・m（DV18DBL2/DV14DBL2）※2,3）

※1：2015年12月現在。国内電動工具メーカーにおいて （当社調べ）（14.4/18Vコードレス振動ドライバドリル）

※2： 剛性体締付トルク（バネ性のない剛性体を全速回転からの衝撃により直接締め付けた場合の測定値）

※3：蓄電池BSL1860/BSL1460装着時

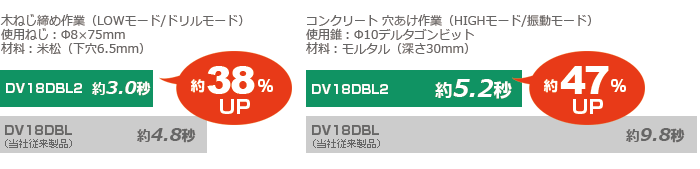

クラス最速の作業スピード※1,2

※１：2015年12月現在。国内電動工具メーカーにおいて（当社調べ）（14.4/18Vコードレス振動ドライバドリル）

※2：作業スピードは参考値です。材料や条件により異なります。

二層成形の大形クラッチダイヤル採用

クラッチダイヤルが摩耗しても文字がハッキリと見えます。 また、握りやすいダイヤル形状で操作性も向上しました。

全長204mｍのコンパクトボディ

当社従来製品（DV14DBL/DV18DBL）:全長220mm

回転数フィードバック制御機能付

低速域でのトルク（回転数）低下を抑制することで、安定した作業が行えます。
追い締めや穴あけ作業の位置決めに効果を発揮します。
（低速域で連続作業すると、モーターの駆動制御を行っている電子部品が高温になるため、温度保護回路が作動し、自動停止する場合があります

リアクティブフォースコントロール機能付（RFC）

先端工具に急激な負荷がかかり、モーターの回転速度が急速に低下すると、工具本体が振られる前に出力を停止します。

ご注意
作業状況・条件等により作動しない、あるいは性能を十分に発揮できない場合があります。作業時は材料の設置・固定および工具本体を確実に保持し、十分注意してください。

ロングサイドハンドル採用

サイドハンドルを長くすることにより、 安定した作業が可能です。

その他の機能

  • LEDライト
  • 電池残量表示
  • 回転数2段切替：［高速］［低速］の2段シフト

  • 電池2年保証

    お買い上げ日から2年間または充電回数1,500回以内の電池を保証します。（ただし、いずれか先に到達するまでの期間）

    • 取扱説明書に従った正常なご使用状態で故障した場合に、保証書記載内容に基づき保証いたします。 詳しくは、保証書をご確認ください。
    • 2年保証は、BSL1460、BSL1860、BSL36A18、BSL3660のみ対象です。
    電池2年保証
    同時冷却方式＆ステップ充電方式で業界最速充電約30分

    同時冷却方式で、業界最速、約30分で充電完了（特許）

    電池と充電器の温度上昇を抑え、効率的に充電するため、充電時間を大幅に短縮します。

    1. 取業界最速：2017年1月現在。国内電動工具メーカーにおいて（当社調べ：充電器）
    2. 充電約30分：6.0Ahリチウムイオン電池（BSL1460、BSL1860）において
    電池と充電器

    充電時間の目安

    電池容量 1.3/1.5Ah 2.0Ah 2.5Ah 3.0Ah 4.0Ah 5.0Ah 6.0Ah
    充電時間 約15分 約20分 約25分 約15分※ 約20分 約25分 約30分
    • BSL1430C、BSL1830Cは約30分

    ステップ充電方式で、電池寿命の低下を抑制

    満充電まぎわの電流を段階的に下げながら、負荷を抑えて充電するため、電池寿命の低下を抑制できます。

    その他の特長

    • USB端子付（5V・2A）
    • 視認性の良い大形充電ランプ＆フルカラーLED搭載
    • 電池容量ランプ：充電中の電池容量を4段階で確認できます。
    急速充電器：UC18YDL形特長の説明
    • エンジン発電機対応
    • 低温充電対応（-10℃まで）

1充電当たりの作業量

DV14DBL2

作業内容 Ah 1充電当たりの
作業量（目安）※
穴あけ（モルタル） ø10 × 厚さ30mm
デルタゴンビット		 6.0Ah 約185個
穴あけ鉄工（軟鋼板） ø10 × 厚さ1.6mm
鉄工錐		 6.0Ah 約150個
穴あけ木工（SPF） ø10 × 厚さ76mm
木工錐		 6.0Ah 約325個
コーチボルト締付
（米松材）		 ø8 × 長さ75mm 6.0Ah 約360本

DV18DBL2

作業内容 Ah 1充電当たりの
作業量（目安）※
穴あけ（レンガ） ø8 × 深さ30mm 5.0Ah
（マルチボルト）		 約300個
穴あけ木工（ラワン） ø21 × 厚さ25mm
木工錐		 5.0Ah
（マルチボルト）		 約580個

数値は参考値です。 材料や条件により異なります。

仕様（スペック）

形名 DV14DBL2 DV18DBL2
能力 穴あけ 鋼材 13mm
アルミ 13mm
木材 65mm 76mm
コンクリート 14mm 16mm
スーパーダイヤコア※1
（モルタル）		 65mm
スーパーウッドコア※1
（サイディング）		 120mm 170mm
ねじ締め 小ねじ M6
木ねじ
（下穴あり）		 呼び径8mm×長さ100mm 呼び径10mm×長さ90mm
締付トルク 1 約2.0N・m（20kgf・cm）
4 約2.9N・m（29kgf・cm）
7 約3.7N・m（38kgf・cm）
10 約4.6N・m（47kgf・cm）
19 約7.1N・m（73kgf・cm）
22 約8.0N・m（82kgf・cm）
低速：75N・m（765kgf・cm）
高速：19N・m（194kgf・cm）		 低速：90N・m（917kgf・cm）
高速：23N・m（235kgf・cm）
最大トルク
（剛性体締付トルク※2,3）		 低速：110N・m（1,122kgf・cm）
高速：60N・m（612kgf・cm）		 低速：136N・m（1,387kgf・cm）
高速：80N・m（816kgf・cm）
無負荷回転数 低速：0～400min-1（回/分）
高速：0～1,800min-1（回/分）		 低速：0～500min-1（回/分）
高速：0～2,100min-1（回/分）
無負荷打撃数 低速：0～6,000min-1（打撃/分）
高速：0～27,000min-1（打撃/分）		 低速：0～7,500min-1（打撃/分）
高速：0～31,500min-1（打撃/分）
キーレスチャック容量 最大把握径13mm
機体寸法（全長×全高×全幅） 204×257×78mm（蓄電池装着時）
質量 2.1kg（蓄電池装着時） 2.2kg（蓄電池装着時）
振動3軸合成値※4 回転＋打撃：7.8m/s2
回転：＜2.5m/s2		 回転＋打撃：11.7m/s2
回転：＜2.5m/s2
蓄電池 マルチボルト 形名 - BSL36A18
電圧 - 36V-2.5Ah / 18V-5.0Ah
充電時間 - 約25分（UC18YDL使用時）
6.0Ah 形名 BSL1460（冷却対応） -
電圧 14.4V -
充電時間 約30分（UC18YDL使用時） -
充電器 形名 UC18YDL（冷却機能付）
標準付属品： 急速充電器（冷却機能付）・ケース・予備電池・電池カバー・サイドハンドル
  1. コアドリル作業は、ドリルモードでご使用ください
  2. バネ性のない剛性体を全速回転からの衝撃により直接締め付けた場合の測定値
  3. 蓄電池BSL1460/BSL1860装着時
  4. 振動3軸合成値は、EN60745-2-1規格に基づき測定しています
  • 掲載製品の希望小売価格は予告なく変更になる場合がございます。
  • 製品の色はご覧になるモニターの環境によっては実際の色とは若干異なる場合がございます。
  • 製品の仕様及び外観などは改良等のため予告なく変更する場合がございます。
