マルチボルト(36V)コードレスロータリハンマドリル:DH3628DA/DH3628DB(集じんタイプ)

マルチボルト(36V)コードレスロータリハンマドリル DH3628DA/DH3628DB(集じんタイプ)

MULTI VOLT(36V)特長紹介
  • コードレスロータリハンマドリル:DH3628DA

    DH3628DA
    (ビット別売)

  • コードレスロータリハンマドリル(集じんタイプ):DH3628DB

    DH3628DB
    (ビット別売・集じんタイプ)

  • コンクリート28mmDH3628DA

  • コンクリート20mmDH3628DB

  • モード3モード切替

  • MV
  • ブラシレスモーター
  • SDSプラス
形名 希望小売価格
(消費税別)
マルチボルト
蓄電池
急速充電器
(UC18YDL2)
集じん
システム
ケース
DH3628DA (2XPZ) ¥ 100,400 BSL36A18X × 2個 - システムケース3
(2WPZ)

近日発売

¥ 107,900 BSL36B18X × 2個 - システムケース3
(NN) ¥ 53,900 別売
DH3628DB

近日発売

(2XPZ) ¥ 115,000 BSL36A18X × 2個 システムケース2、3
(2WPZ) ¥ 122,500 BSL36B18X × 2個 システムケース2、3

軽量・コンパクトDH3628DBのみ

穴あけ性能・集じん性能は当社従来製品同等のまま、軽量・コンパクトになって作業性が向上しました。

従来製品と比較し、質量-0.7kg、高さ-67mm

低振動

UVP

防振ハンドル、動吸振器により振動を低減し、好フィーリングを実現しました。

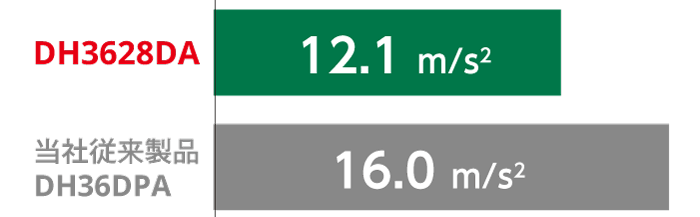

振動値の比較(目安) 3軸合成値(m/s2)

従来製品と比較し、振動値が減少

動吸振器、スプリング、防振ハンドル、ダンパの位置

  • 数値は参考値です。材料や条件により異なります。

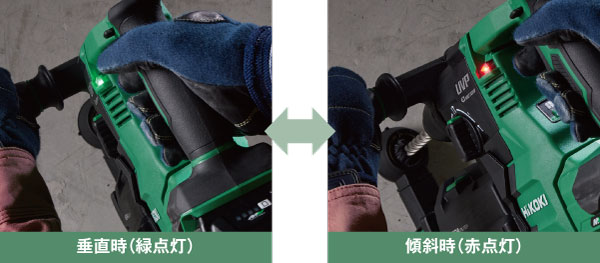

業界初 LED垂直サポート機能

LED垂直サポート機能

垂直をお知らせすることで垂直穴あけをサポートします。

垂直時は緑のランプが点灯します

動吸振器、スプリング、防振ハンドル、ダンパの位置

ご注意
LED垂直サポート機能は、重力方向に対する水平/垂直を示すものであり、傾斜面に対して垂直を示すものではありません。壁など、重力に対して直立している面の場合では、対象面に対して上下5°の範囲を検知しますが、対象面の左右に対しては検知しません。また、穴をあけている間(スイッチを引いている間)は点灯しません。穴あけ前後の機体の角度確認に使用してください。
  • 2022年10月現在。国内電動工具メーカーにおいて(当社調べ)(ロータリハンマドリル)

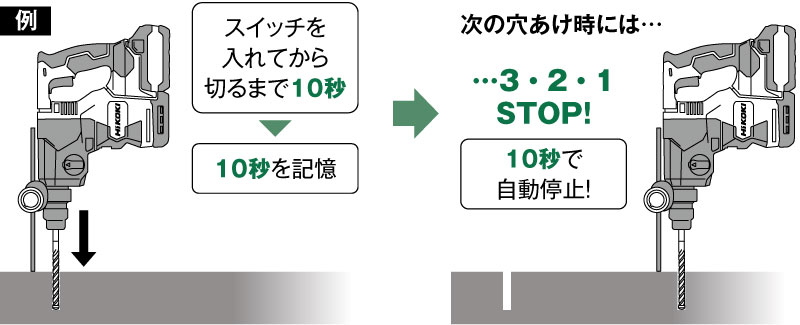

特許出願中オートストップ機能搭載

  • 連続して穴あけをする際に便利な「オートストップ機能」搭載。穴あけ時間を記憶し、記憶した時間で自動的にモーターを停止させ、安定した穴あけをサポートします。

    例、スイッチを入れてから切るまで10秒の場合、その10秒を記憶し、次の穴あけ時には10秒で自動停止します。
ご注意
穴あけ時間を記憶するもので、穴あけ深さを保証するものではありません。作業時の姿勢や機体の押しつけ力、被削材の違いやばらつきなどによって穴あけ深さが一定にならないことがあります。穴あけ深さのばらつきを少なくするには、デプスゲージを併用してください。

リアクティブフォースコントロール機能付(RFC)

  • 先端に急激な負荷がかかるとスリップクラッチが作動するか、もしくは、工具本体に内蔵されたコントローラーがモーターを停止させ、工具本体が振られてしまう現象を軽減します。

ご注意
作業状況・条件等により作動しない、あるいは性能を十分に発揮できない場合があります。作業時は材料の設置・固定および工具本体を確実に保持し、十分注意してください。

ビットを外さずに簡単着脱

ビットを取り付けたまま、集じんシステムの着脱が可能です。

集じんシステムの着脱

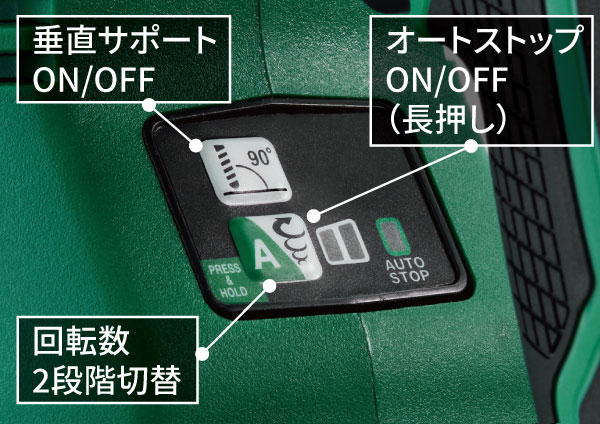

簡単操作パネル

ワンプッシュで簡単にモード切替が可能です。

操作パネル説明

回転数2段切替

作業内容に合わせてワンプッシュで、回転数・打撃数を落とすことが可能。もろい材料への穴あけがしやすくなります。

モード LOW NORMAL
表示ランプ
点灯状態
回転数 0 ~ 700 min-1(回/分) 0 ~ 950 min-1(回/分)
打撃数 0 ~ 3,170 min-1(打撃/分) 0 ~ 4,300 min-1(打撃/分)

用途に応じて3モード切替

大形チェンジレバーにより、用途に応じて「回転」「回転+打撃」「打撃」に切替えできます。

回転モードのマーク    回転 金属・木材への穴あけ
回転+打撃モードのマーク 回転+打撃 コンクリートなどへの穴あけ
打撃モードのマーク 打撃 コンクリートなどのハツリ、溝掘り

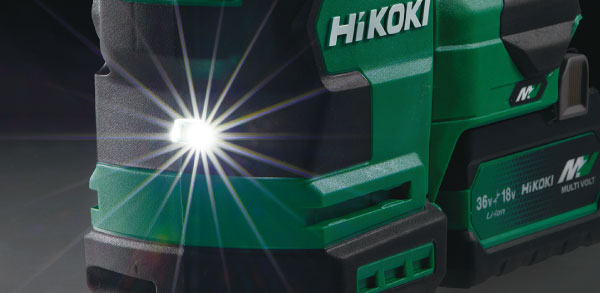

高輝度LEDライト

高輝度で明るいLEDライト搭載で、狙った場所が見やすく、作業がスムーズ。スイッチから指を離して約10秒後に自動消灯します。

  • 集じんシステムを使用時は照射できません。
LEDライト搭載

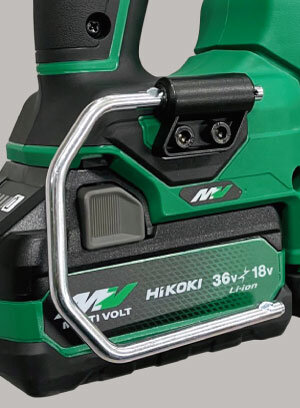

フック装着可能(別売部品)

近日発売

フッククミ
コードNo.379770
¥1,600

別売の大形フックを装着可能で使いやすさが向上しました。

フッククミ

防じん・耐水性アップスイッチ採用

スイッチハウジングが隙間のないレーザー溶着タイプのため、防じん性・耐水性がアップしました。

1充電当たりの作業量(目安)

作業内容 Ah 1充電当たりの
作業量(目安)
コンクリート穴あけ
(深さ40mm)
錐径12.5mm 2.5Ah
(マルチボルト)
約75個
錐径18mm 約40個
  • 数値は参考値です。材料や条件により異なります。

仕様(スペック)

形名 DH3628DA※1 DH3628DB
集じんシステム 非装着時 装着時※2
能力 コンクリート 3.4~28mm 4.3~20mm
鉄工 13mm -
木工 32mm -
コアビット 25~50mm -
ダイヤモンド
コアビット
65mm -
モーター 直流ブラシレスモーター
無負荷回転数
(気温20℃満充電時)
NORMALモード:0~950min-1(回/分)
LOWモード:0~700min-1(回/分)
全負荷打撃数
(気温20℃満充電時)
NORMALモード:0~4,300min-1(打撃/分)
LOWモード:0~3,170min-1(打撃/分)
適用ビット SDSプラスシャンクタイプ
機体寸法(全長×高さ×幅)
(BSL36A18X装着時)
358×233×91mm 500×247×105mm
質量
(BSL36A18X装着時)
サイドハンドル装着時:4.0kg
サイドハンドルなし:3.8kg
サイドハンドル装着時:5.0kg
サイドハンドルなし:4.8kg
振動3軸合成値※3 回転+打撃:12.1m/s2
打撃:9.9m/s2
回転+打撃:12.1m/s2
使用可能蓄電池 マルチボルト蓄電池※4
蓄電池 形名 2XPZ仕様:BSL36A18X
2WPZ仕様:BSL36B18X
電圧- 容量 2XPZ仕様:36-2.5V-Ah / 18-5.0V-Ah
2WPZ仕様:36-4.0V-Ah / 18-8.0V-Ah
充電器 形名 UC18YDL2(冷却機能付)
充電時間※5 2XPZ仕様:約19分(実用充電)/ 約25分(満充電)
2WPZ仕様:約30分(実用充電)/ 約40分(満充電)
標準付属品 デプスゲージ・サイドハンドル・電池カバー・
集じんシステム(DH3628DBのみ)
  1. DH3628DAは集じんシステムが別売となります。
  2. 集じんシステムを取りはずした状態で使用する場合は、DH3628DAと同じ仕様になります。
  3. 振動3軸合成値は、EN62841-2-6規格に基づき測定しています。
  4. 従来の蓄電池(BSL3620/3626/3660およびBSL14XXシリーズ、BSL18XXシリーズ)はご使用になれません。
  5. 充電時間は周囲温度や蓄電池の状態により長くなるときがあります。

別売部品

  • 集じんシステム(コンクリート穴あけ専用)
    ※DH3628DBに標準付属


    希望小売価格(税別):¥ 15,800
    コードNo.:0037-9133

    近日発売

    集じん容量 0.45L
    最大ストローク 100mm
    使用可能な
    ドリルビット
    錐径:4.3~20mm
    有効長:100mm以下
    寸法(幅×高さ×奥行) 105×243×366mm
    質量 1.0kg
    適用機種 DH3628DA、DH3628DB、DH1826DA
    (DH3628DBは標準付属)
品名 コードNo. 希望小売価格(税別)

近日発売


フィルタ(HEPA FILTER)
       379717 ¥ 1,300

近日発売


ダストボックス
379714 ¥ 1,400
ノズルシール 377175 ¥ 140
ブラシキャップ 370496 ¥ 1,900
