マルチボルト（36V） コードレス磁気ボール盤：BM36DA

マルチボルト（36V）コードレス磁気ボール盤 BM36DA

MULTI VOLT（36V）特長紹介
コードレス磁気ボール盤：BM36DA
  • マルチボルト

  • ターンテーブル付

  • スチールコアø27mm

  • ブラシレスモーター
形名 希望小売価格
(消費税別)		 リチウムイオン電池 急速充電器 ケース
BM36DA (2XP) ¥ 527,100 マルチボルト(BSL36A18)×2個 UC18YDL2 システムケース（No.2）
仕様等

高所や電源のとれない現場に最適200mmH形鋼フランジに穴あけが可能

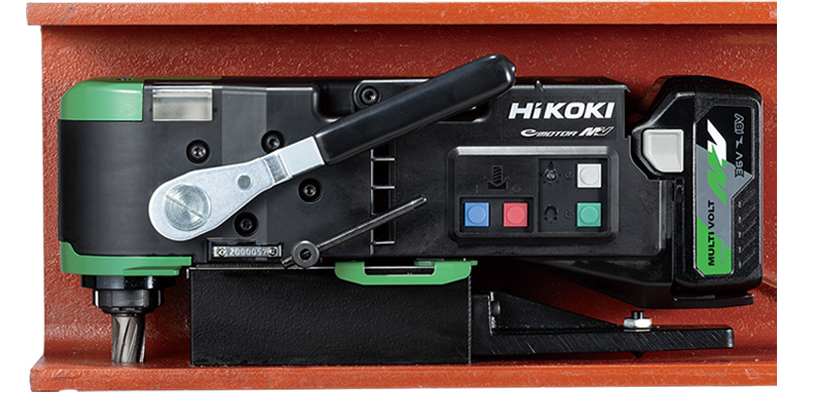

  • Hikokiコードレス磁気ボール盤の全高149mm
    Hikokiコードレス磁気ボール盤は200mmH形鋼フランジに穴あけが可能

機体の状態が一目でわかるパイロットランプが5つのカラーでおしらせ

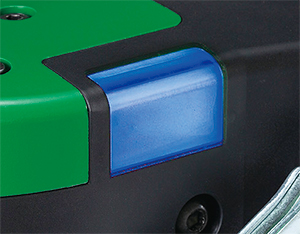

パイロットランプ青

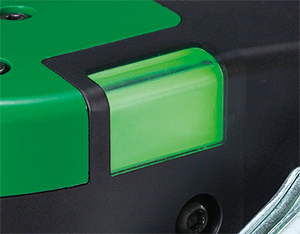

パイロットランプ緑

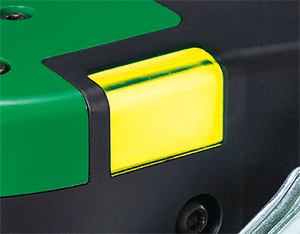

パイロットランプ黄色

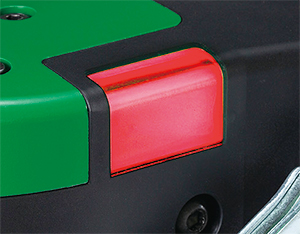

パイロットランプ赤

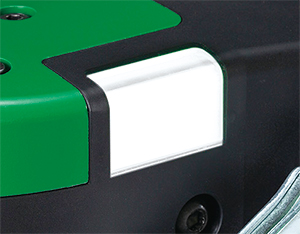

パイロットランプ白

  • 本体浮きの検知
    本体の浮き、磁力低下を検知

    異常があると、パイロットランプが青色に点滅し自動停止します

  • 板厚の検知
    磁石スイッチを押すと板厚を検知

    パイロットランプが緑色の場合は板厚十分（作業可）、黄色点滅の場合は最小板厚に近い（作業可）、赤色に点滅の場合は板厚不十分（作業不可）を表します

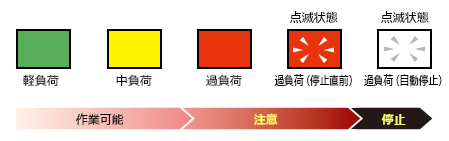

  • 負荷の検知
    電気ドリルにかかる負荷を確認

    （注）過負荷状態で使用を続けると、本体保護のため電気ドリルが停止します。

    緑色（軽負荷）と黄色（中負荷）は作業可能です。赤色（過負荷）と赤色点滅（過負荷・停止直前）の際は注意してください。白色点滅は過負荷による自動停止状態です

  • LEDライト

    LEDライト

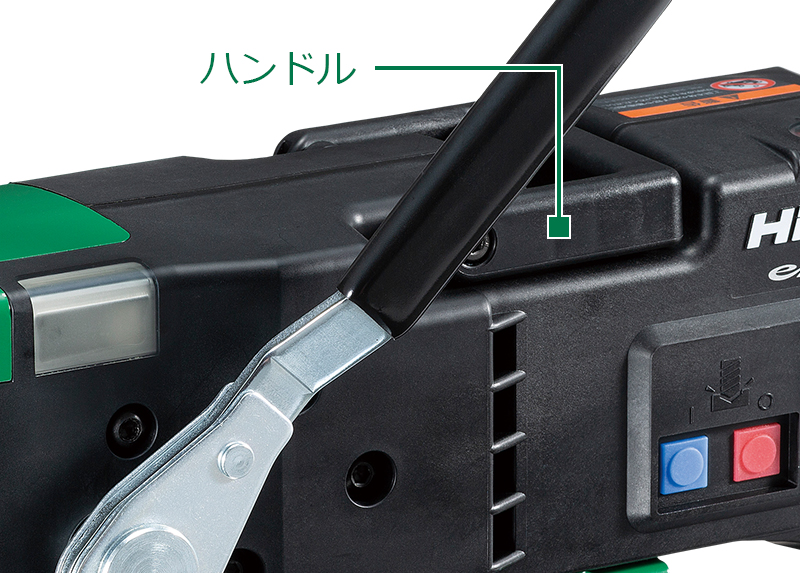

  • 持ち運びに便利な ハンドル

    ハンドル

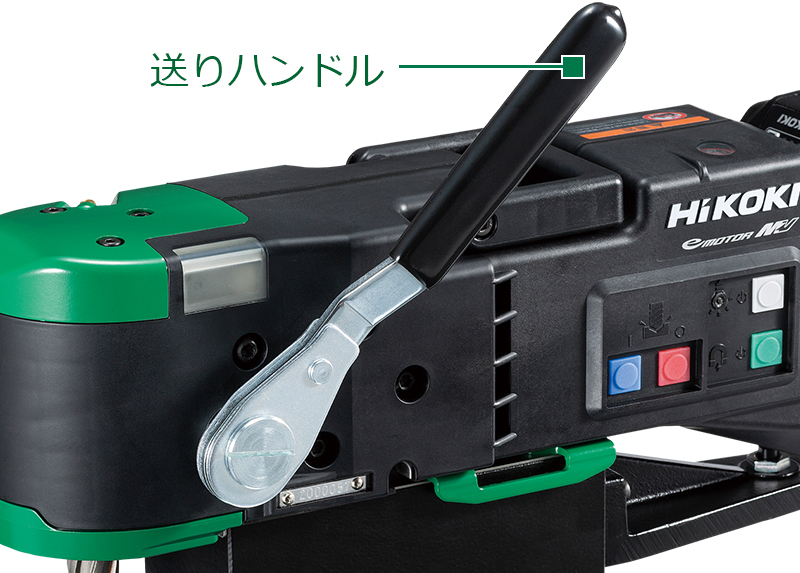

  • 左右付け替えが可能な 送りハンドル

    送りハンドル

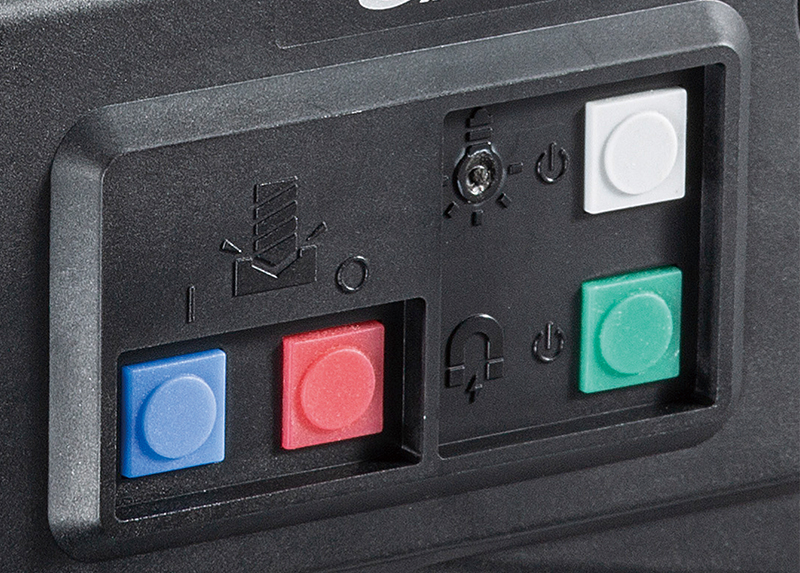

  • シンプルな配置で見やすい スイッチパネル

    スイッチパネル

  • 橋梁補修で多い穴径27mmまで対応

電池2年保証

  • お買い上げ日から2年間または充電回数1,500回（BSL3660は1,000回）以内の電池を保証します。
    （ただし、いずれか先に到達するまでの期間）

    • 取扱説明書に従った正常なご使用状態で故障した場合に、保証書記載内容に基づき保証いたします。詳しくは、保証書をご確認ください。
    • 2年保証は、BSL1460、BSL1860、BSL3660、BSL36A18、BSL36B18、BSL36A18B、BSL36B18Bのみ対象です。
    電池2年保証

1充電当たりの作業量（目安）※

作業内容 Ah 1充電当たりの作業量（目安）※
板厚16mm・錐径22mm 2.5Ah（マルチボルト） 約16個
  • 数値は参考値です。材料や条件により異なります。

仕様（スペック）

能力 板厚20まで ø11.5～13.5mm
板厚25まで ø14～27mm
モーター 直流ブラシレスモーター
無負荷回転数 820min-1（回/分）
マグネット最大磁力 5.5kN（561kgf）
最大ストローク 40mm
ターンテーブル 前後移動量 10mm
左右移動量 10mm
機体寸法（全長×全高×全幅） 366×149×138mm（送りハンドル、蓄電池装着時）
質量（蓄電池装着時） 9.0kg（送りハンドルを含む）
使用可能蓄電池※1 マルチボルト蓄電池（残量表示付）※2
蓄電池 マルチボルト 形名 BSL36A18（冷却対応）
電圧 - 容量 36V-2.5Ah / 18V-5.0Ah
充電時間※3 約19分（実用充電）/ 約25分（満充電）
充電器 形名 UC18YDL2（冷却機能付）
標準付属品 センタピン（A1）25L ø17.5～27mm・送りハンドル・ベルト・
チューブ（4×7）1m・切削液（コードレス専用）0.5L・ジェットオイラー・
六角穴付き止めねじ（M8×28）・六角棒スパナ（4mm）・
両口スパナ（7mm/9mm）・片口スパナ（14mm）・システムケース（No.2）・電池カバー
  1. 従来の蓄電池（BSL3620、BSL3626、BSL3660およびBSL18XX、BSL14XXシリーズ）はご使用になれません。
  2. AC/DCアダプタ ET36Aは使用できません。
  3. 充電時間は周囲温度や蓄電池の状態により長くなるときがあります。

別売部品

スチールコア・専用センタピン組み合わせ一覧 ※

  • 下記、スチールコア・専用センタピン組み合わせ一覧以外の弊社スチールコアとセンタピンは使用できません。
スチールコア
錐径（mm）		 コードNo. 最大板厚
（mm）		 適用センタピン 希望小売価格
（消費税別）
ø11.5 0037-7135 20 D1 ¥ 7,900
ø12.0 0037-7136
ø13.0 0037-7137
ø14.0 0037-7139 25 B1
ø15.0 0037-7140
ø16.0 0037-7141
ø17.0 0037-7142
ø18.0 0037-7144 A1（標準付属品） ¥ 8,900
ø19.0 0037-7146
ø20.0 0037-7148
ø21.0 0037-7150
ø22.0 0037-7152
ø23.0 0037-7154
ø24.0 0037-7156
ø24.5 0037-7157
ø25.0 0037-7158
ø26.0 0037-7160
ø26.5 0037-7161
ø27.0 0037-7162

専用センタピン

形名 コードNo. 希望小売価格
（消費税別）
D1 377163 ¥ 4,400
B1 377164
A1 377165

切削液（コードレス専用）0.5L

コードNo. 希望小売価格
（消費税別）
377166 ¥ 4,200

補助マグネット

コードNo. 希望小売価格
（消費税別）
377167 ¥ 110,000
