マルチボルト（36V）コードレスチップソーカッタ/コードレスチップソー切断機：CD3605DB/CD3605DFA

マルチボルト（36V）
コードレスチップソーカッタ/コードレスチップソー切断機 CD3605DB/CD3605DFA

MULTI VOLT（36V）特長紹介
マルチボルト（36V）コードレスチップソーカッタ：CS3630DB

CD3605DB

マルチボルト（36V）コードレスチップソー切断機：CS3635DB

CD3605DFA

  • MV

  • のこ刃径145～150mmCD3605DB

  • のこ刃径150mmCD3605DFA

  • 切込み深さ57.5mmCD3605DB

  • ブラシレスモーター
形名 希望小売価格
（消費税別）		 マルチボルト蓄電池 急速充電器
（UC18YDL2）		 ケース
CD3605DB (XPZ) ¥ 85,500 BSL36A18X ● システムケース4
(XP) ¥ 85,500 BSL36A18 ● システムケース4
(NN) ¥ 49,600 別売
CD3605DFA (XPZ) ¥ 90,600 BSL36A18X ● -
(XP) ¥ 90,600 BSL36A18 ●
(NN) ¥ 59,600 別売
仕様等

様々な材料を一発で切断可能

  • 厚さ12mmの厚物鉄板もサクッと切断可能です。

    最大切込み深さ57.5mm

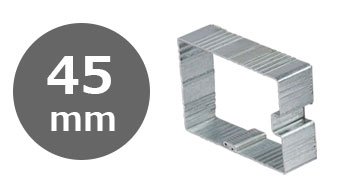

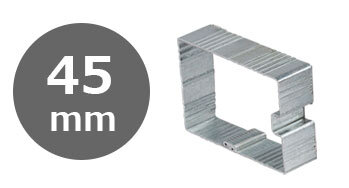

    軽天スタッド：45mm

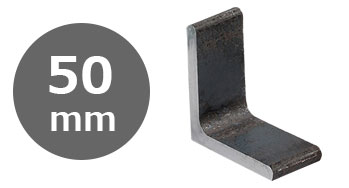

    アングル、補強材：50mm

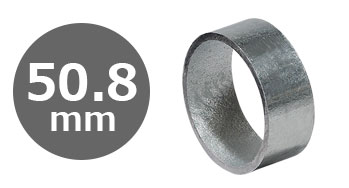

    電線管C51：50.8mm

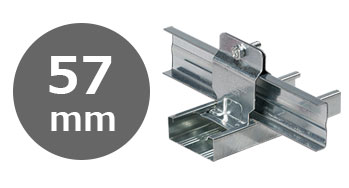

    野縁＋野縁受け：57mm

クラストップ※1の切断性能と切断スピード（CD3605DB） 従来製品を上回る圧倒的な速さ

  • 最大切断スピードの比較（目安）※2

    標準付属ブレード、材料：SS400（t3mm）

    切断スピードは、CD3605DBは約103mm/秒、当社従来製品は約61mm/秒で、約1.6倍速い

  • 最大切込み深さの比較

    CD3605DB：⌀150mmチップソー使用時
    CD3605DA：⌀125mmチップソー使用時

    切り込み深さは、CD3605DBは57.5mm、当社従来製品は46.0mmで、11.5mm深い
  1. 2021年5月現在。国内電動工具メーカーにおいて（当社調べ）（150mmダストボックス付コードレスチップソーカッタ）
  2. 数値は参考値です。材料や条件により異なります。

クラス最軽量※ 3.0kg（CD3605DB）

    • 2021年5月現在。国内電動工具メーカーにおいて（当社調べ）（150mmダストボックス付コードレスチップソーカッタ）

    C形鋼切断イメージ

クリーンな作業環境で快適 高効率集じんを可能にするダストボックス装備

  • ワンタッチで簡単に着脱可能。
    熱に強い金属プレート装備で、切屑の熱からダストボックスを保護します。

    ダストボックス着脱イメージ

一台二役、作業用途が倍増（CD3605DFA） スタンド付でキレイに切断

  • ベース部のボルトをはずすと、ハンディタイプ（CD3605DB）として使用が可能。
    バイス固定でパイプやアングルなどの様々な材料をキレイに切断することができます。

    スタンドタイプ（CD3605DFA）イメージ

その他の特長

    • システムケース4付（CD3605DB(XP)仕様のみ）
    • キックバック軽減システム
    • サイレントモード
    • 横置き安定
    • ソフトスタート機能
    • LEDライト
    • 大形フック取付可能

    たくさん入って便利なシステムケース4

電池2年保証

  • お買い上げ日から2年間または充電回数1,500回（BSL3660は1,000回）以内の電池を保証します。
    （ただし、いずれか先に到達するまでの期間）

    • 取扱説明書に従った正常なご使用状態で故障した場合に、保証書記載内容に基づき保証いたします。詳しくは、保証書をご確認ください。
    • 2年保証は、BSL1460、BSL1860、BSL3660、BSL36A18、BSL36B18、BSL36A18B、BSL36B18Bのみ対象です。
    電池2年保証

1充電当たりの作業量（目安）※

作業内容
（鉄工用チップソー使用）		 Ah 1充電当たりの
作業量（目安）※
CD3605DB
コードレスチップソーカッタ		 CD3605DFA
コードレスチップソー切断機
Cチャン 60×30mm
t2.3mm		 2.5Ah
（マルチボルト）		 約130本 -
電線管 ⌀34mm
t3.2mm		 2.5Ah
（マルチボルト）		 - 約105本
  • 数値は参考値です。 材料や条件により異なります。

仕様（スペック）

形名 CD3605DB
コードレスチップソーカッタ		 CD3605DFA
コードレスチップソー切断機
のこ刃 外径 145～150mm 150mm
穴径 20mm
最大切込み深さ 57.5mm -
最大切断能力 バイス角 0°
（直角）		 - 丸パイプ外径：56mm
角パイプ（幅×高さ）：50×50mm
アングル鋼（幅×高さ）：50×50mm
バイス角 左45° - 丸パイプ外径：40mm
角パイプ（幅×高さ）：40×50mm
アングル鋼（幅×高さ）：40×40mm
角度切り範囲 - 0～左45°
最大切断可能板厚 12mm -
モーター 直流ブラシレスモーター
無負荷回転数 パワーモード時 4,200min-1（回/分）
サイレントモード時 2,600min-1（回/分）
機体寸法（全長×全高×全幅） 278×247×177mm
（蓄電池装着時）		 394×348×205mm
（蓄電池装着時）
質量 3.0kg（蓄電池装着時） 6.6kg（蓄電池装着時）
使用可能蓄電池※1 マルチボルト蓄電池（残量表示付）
蓄電池 マルチボルト 形名 BSL36A18X（冷却対応）
電圧 - 容量 36V-2.5Ah / 18V-5.0Ah
充電時間※2 約19分（実用充電）/ 約25分（満充電）
充電器 形名 UC18YDL2（冷却機能付）
標準付属品 急速充電器(冷却機能付）・チップソー（鉄工用）・
六角棒スパナ（5mm）・システムケース4・電池カバー		 急速充電器(冷却機能付）・チップソー（鉄工用）・
六角棒スパナ（5mm）・電池カバー・バイススタンド
  1. 従来の蓄電池（BSL3620/3625/3626/3660およびBSL18XX、BSL14XXシリーズ）はご使用になれません。
  2. 充電時間は周囲温度や蓄電池の状態により長くなるときがあります。

別売部品

チップソー

新開発の150mmチップソー・材料によって選べる5タイプ

  • 鉄工用（標準付属）

    鉄工・ステンレス用

    金属サイディング用

    軽天用

    樹脂用

主な用途 外径
（mm）		 鋸身厚
（mm）		 刃先厚
（mm）		 取付穴径
（mm）		 刃数 コードNo. 入数 価格
鉄工用（標準付属） 150 1.0 1.2 20 34 0037-7216 1 ¥5,300
鉄工・ステンレス用 150 1.0 1.2 20 52 0037-7217 1 ¥8,400
金属サイディング用 150 1.0 1.2 20 60 0037-7218 1 ¥7,600
軽天用 150 1.0 1.2 20 54 0037-7219 1 ¥6,800
樹脂用 150 0.85 1.25 20 56 0037-7220 1 ¥6,100

  • バイススタンド

    CD3605DFAに標準付属

    コードNo.377314 ¥11,900

    バイススタンド

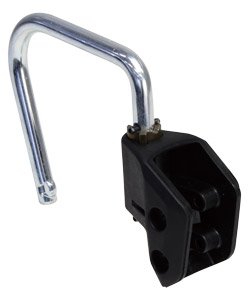

  • フック

    スタンド使用時は使用できません

    コードNo.339187 ¥3,400

    フック

  • ガイド（A）
    （チョウボルト、スプリング付）

    スタンド使用時は使用できません

    コードNo.962175 ¥560

    ガイド（A）
