スパイラルダクト等の薄物切断に

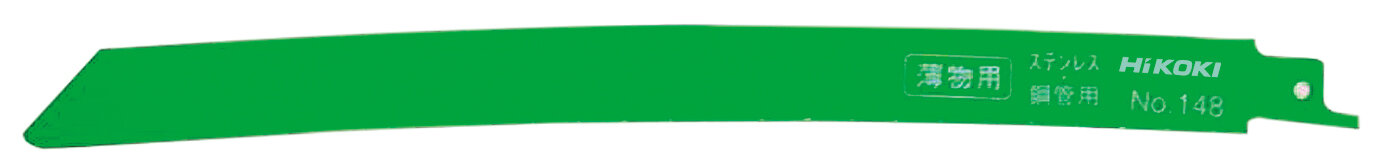

湾曲ブレード(スパイラルダクト切断用) セーバソー用
ブレードNo. | 山数 (インチ) |
寸法 | 販売単位 | コードNo. | 希望小売価格 (消費税別) |
適用機種 ( )内は旧形 |
|
全長 | 刃厚 | ||||||
148 | 24 | 250 | 0.9 | 2枚 | 0033-7345 | ¥2,300 | CR36DYA、 CR36DA、 CR18DB、 CR14DBL、 CR18DBL、 (CR14DSL)、 (CR18DSL)、 CR22Y、 CR13VBY2、 CR13VB、 CR13V2、 CR13VC、 CR13VEY、 (CR17Y) |
5枚 | 0032-6163 | ¥4,900 |
ブレードの有効長は全長より66mm少なくなります。
CR17Y/CR36DYA/CR22Yで刃厚0.9mm、1.3mmのブレードを使用する時は、薄のこ刃用ブレードホルダ(A) コードNo.305700 / 希望小売価格 ¥1,600(消費税別)が必要です。
CR18DA/CR12DA/CR10DL/CR12VYでは、ストローク量が小さく湾曲ブレードの効果は少なくなります。
用途 | スパイラルダクトなど薄物ステンレス管材の切断 |
切断可能材料 | ステンレス材(管材・板材)、軟鋼材(管材・板材)、非鉄金属板材(アルミ・黄銅・銅)、塩化ビニールなどの合成樹脂(管材・板材) |
ブレードNo. | ステンレス材 | 軟鋼材 | アルミ・ 黄銅・銅 |
塩ビ(合成樹脂) | ||||||
管材 | 板材 | 管材 | 板材 | 管材 | 板材 | |||||
外径 | 厚さ | 厚さ | 外径 | 厚さ | 厚さ | 厚さ | 外径 | 厚さ | 厚さ | |
148 | 130 以下 |
2.0 以下 |
2.0 以下 |
130 以下 |
3.5 以下 |
3.5 以下 |
5~20 | 130 以下 |
2.2~15 | 10~60 |
●切断目安(mm)
(注)旧形CR18DVの最大切断能力はØ90mm以下。
CR10DLでは、ストローク量が小さく湾曲ブレードの効果は得られないため、推奨できません。
湾曲形状+刃先材質「バイメタル(マトリックスⅡ)」採用(切断スピード約1.5倍&切断寿命約3倍※)
材料にフィットする湾曲形状で切断スピードがアップ。刃先材質にマトリックスⅡ(SKH 56)を採用し、切断寿命が長く経済的です。
当社セーバソーブレードNo.103(ストレートタイプ)と湾曲ブレードNo.141の比較[使用機種:CR13VBY2、切断材料:ステンレス管(SUS304)外径48.6×厚さ2.0mm]
