100mm 電気ディスクグラインダ(ブレーキ付):G10B3

100mm 電気ディスクグラインダ(ブレーキ付) G10B3

100mm電気ディスクグラインダ(ブレーキ付):G10B3
形名 ブレーキ 希望小売価格
(消費税別)
備考
G10B3 ¥  15,800 サイドハンドル付
  • 分割コアモーター

    分割コアモーター採用により最大出力アップ

    最大出力980W

    アマチュアコアの外径を大きくすると同時にステータコア形状を最適化※することで磁束密度の向上と高密度な巻線を可能にし高出力を実現しました。

    • ステータコア形状の最適化:ステータコアを固定するネジ穴を削除することで従来モーター以上の磁束密度を確保しました。また、ステータコアを分割することでコイルをコアの奥まで詰め込むことが可能になり、より高密度な巻線を実現しました。

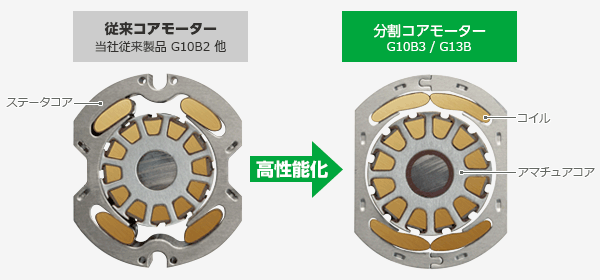

    従来のアマチュアコア外径29mmに対し分割コアモーターはアマチュアコア外径32mmにコアサイズアップ。高性能化を実現しました。

    冷却効率向上

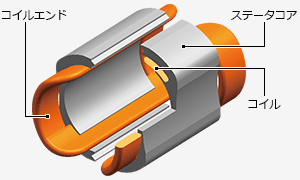

    コイルエンドを薄く長く成形することでコイルの表面積が増大し冷却効率が向上しました。これにより、連続作業でもパワフルな研削作業を可能にしました。

    コアモーターの図
徹底した安全性

2アクションスライドスイッチ

  • 2アクションスライドスイッチを採用することで、不意なスイッチONを防ぎ、万一の場合にもOFFしやすくなりました。
    また、本体を握ったままで操作が可能です。

    スライドスイッチ

ブレーキ付

  • スイッチを切るとブレーキがかかり、不意の事故を防止します。また、次の作業にすぐ取り掛かれ作業効率も格段に向上します。

    ブレーキアイコン
向上した操作性

ホイルナット方式

  • 通常のディスクグラインダと共通のホイルナットになり、先端工具の制約がなくなりました。(当社従来製品G10B2:六角穴付ボルト)

    ホイルナット
  • ホイルワッシャも変更になりました。

    • G10B3標準付属のホイルワッシャは、当社従来製品G10B2には取付できません。
    ホイルワッシャ

握りやすい細径ボディ Ø56mm

  • しっかり握りこむことができ、安定した作業が行えます。

    細径ボディ

仕様(スペック)

トイシ寸法 100×6×15mm(外径×最大厚さ×穴径)
モーター 単相直巻整流子モーター
電源 単相交流 50/60Hz 共用
電圧 100V
電流 7.8A
消費電力 760W
無負荷回転数 12,000min-1(回/分)
機体寸法
280×60mm(全長(トイシ含まず)×ギヤカバー高さ)
質量 1.8kg(コード・トイシ含まず)
1.6kg(コード・トイシ・ホイルガード・サイドハンドル含まず)
コード 2心・2.5m
トイシ取付けシャフト寸法 10(1.5)×10mm(径(ねじピッチ)×長さ)
標準付属品 100mmレジノイドフレキシブルトイシ #36、 スパナ、サイドハンドル
  • G10B3標準付属の100mmトイシ用ホイルワッシャB3(コードNo.371669)は、G10B3専用部品です。
    当社従来製品G10B2には取付できません。

別売部品※

品名 コードNo. 希望小売価格
(消費税別)
100mmトイシ用ホイルワッシャB3(G10B3標準付属) 371669 ¥  370
100mmダイヤ用ホイルワッシャB3 371770 ¥  370
  • 作業には、G10B3専用ホイルワッシャをご使用ください。
  • 掲載製品の希望小売価格は予告なく変更になる場合がございます。
  • 製品の色はご覧になるモニターの環境によっては実際の色とは若干異なる場合がございます。
  • 製品の仕様及び外観などは改良等のため予告なく変更する場合がございます。
